SciPy 数值微分与积分



Prerequisite　Python 入门

　　 SciPy 函数库在 NumPy 库的基础上增加了众多的数学、科学以及工程计算中常用的库函数．例如线性代数、常微分方程数值求解、信号处理、图像处理、稀疏矩阵等等． 使用 SciPy 库之前需要先导入库，

import  scipy#导入scipy中所有模块
from scipy import integrate#导入其中积分模块

数值积分

　　 数值积分是对定积分的数值求解．例如可以利用数值积分计算某个形状的面积．下面让我们来考虑一下如何计算半径为 1 的半圆的面积，根据圆的面积公式，其面积应该等于 $\pi$．单位半圆曲线可以用函数 half_circle() 表示，对应计算积分的代码如下：

def half_circle(x):
    return (1-x**2)**0.5

from scipy import integrate
res, err = integrate.quad(half_circle, -1, 1)
print(res,err)
输出：
1.5707963267948983 1.0002354500215915e-09
此处调用了积分模块下的 quad 函数，这里不仅返回了积分结果，还给出来计算误差．多重定积分的求值可以通过多次调用 quad 函数实现，为了调用方便，integrate 库提供了 dblquad 函数 进行二重定积分，tplquad 函数进行三重定积分．

　　 dblquad 函数的调用方式为：

dblquad(func2d, a, b, gfun, hfun)
对于 func2d(x,y) 函数进行二重积分，其中 a,b 为变量 $x$ 的积分区间，而 gfun(x) 到 hfun(x) 为变量 $y$ 的积分区间．

　　 tblquad 函数的调用方式与上面一样．

数值解微分方程组

　　 scipy.integrate 库提供了数值积分和常微分方程组求解算法 odeint． odeint() 函数需要至少三个变量，第一个是微分方程函数，第二个是微分方程初值，第三个是微分的自变量．

　　 下面让我们来看看如何用 odeint 计算十分经典的洛仑兹吸引子的轨迹．洛仑兹吸引子由下面的三个微分方程定义：

\begin{align} &\dot{x}=\sigma\\ &\dot{y}=x(\rho-y)\\ &\dot{z}=xy-\beta \end{align}
from scipy.integrate import odeint
import numpy as np
def lorenz(w, t, p, r, b):
    # 给出位置矢量w，和三个参数p, r, b计算出
    # dx/dt, dy/dt, dz/dt的值
    x, y, z = w
    # 直接与lorenz的计算公式对应
    return np.array([p*(y-x), x*(r-z)-y, x*y-b*z])

t = np.arange(0, 30, 0.01) # 创建时间点
# 调用ode对lorenz进行求解， 用两个不同的初始值
track1 = odeint(lorenz, (0.0, 1.00, 0.0), t, args=(10.0, 28.0, 3.0))
track2 = odeint(lorenz, (0.0, 1.01, 0.0), t, args=(10.0, 28.0, 3.0))
from mpl_toolkits.mplot3d import Axes3D
import matplotlib.pyplot as plt
fig = plt.figure()
ax = Axes3D(fig)
ax.plot(track1[:,0], track1[:,1], track1[:,2])
ax.plot(track2[:,0], track2[:,1], track2[:,2])
plt.show()
结果如fig. 1 所示．

Fig

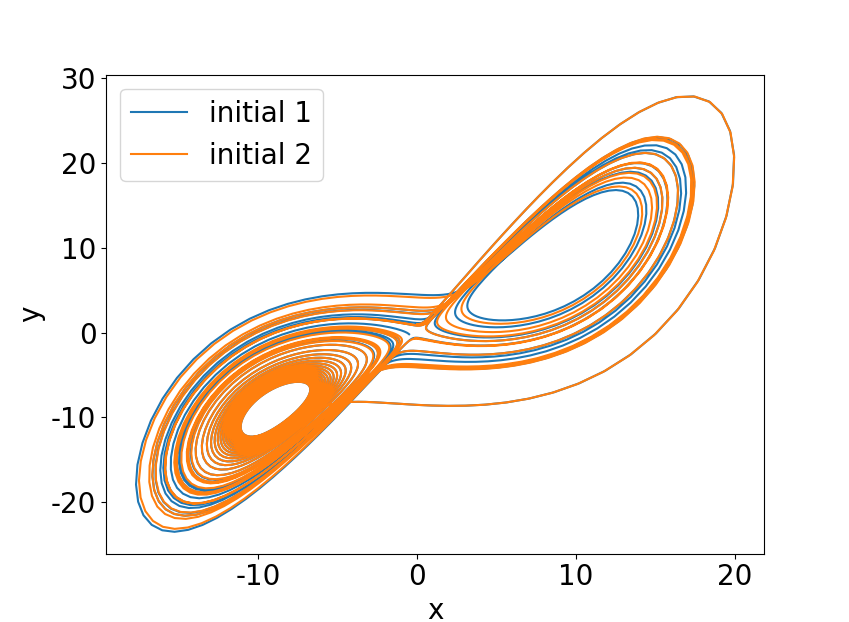

Fig. 1：洛伦兹微分方程数值解

　　 这里我们还使用到了第四个参数 args，它是一个 tuple 类型，给函数传递额外的参数．我们看到即使初始值只相差 0.01，两条运动轨迹也是完全不同的． 在程序中先定义一个 lorenz 函数，它的任务是计算出某个位置的各个方向的微分值，这个计算直接根据洛仑兹吸引子的公式得出．然后调用 odeint，对微分方程求解，odeint 有许多参数，这里用到的四个参数分别为：
